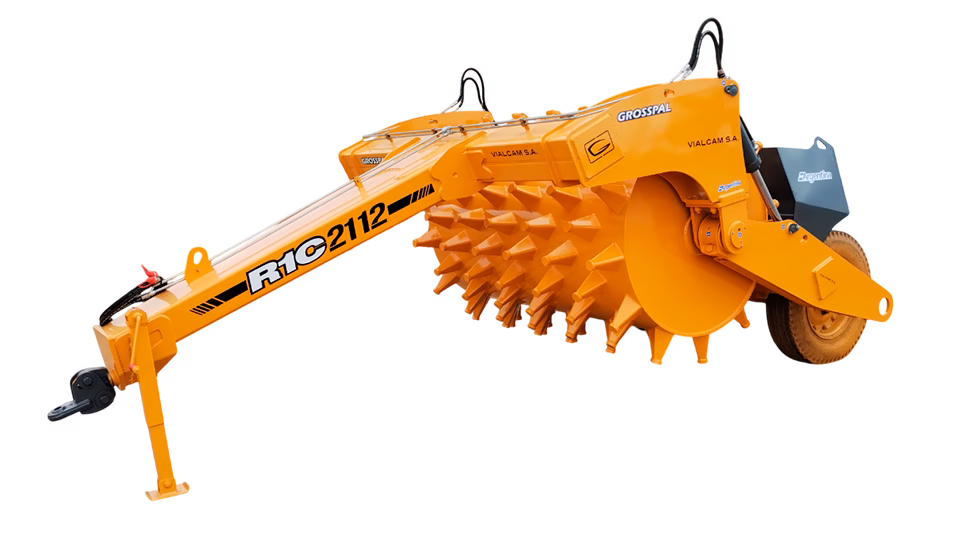

R1C 21-12
rolo pata de cabra

Características técnicas

Chasis: Chapa de acero plegada de ¼" con laterales que dan cuerpo en chapa de ½" de espesor que permiten una transferencia de peso para el trabajo de manera uniforme

Cuerpo de rolo: Tambor construido en chapa rolada de ½" (12.7mm) y tapas del mismo espesor, con tapón para lastrado con agua.

Eje pasante: Montado sobre cajas de cojinetes blindadas con retenes y rodamientos de doble hilera de rodillos de contacto angular

Pisones: Construidos en chapa de ¼" (6.35 mm) con una base de apoyo de 1" (25.4 mm) que gracias al peso del implemento y su capacidad de lastre permiten una presión de compactación por pistón de 35 kg/cm2

Sistema de levante: 2 cilindros hidráulicos Ø101.6 y vástago Ø50.8 dispuestos en la parte trasera del implemento

Despeje: 380 mm

Dimensiones generales (Al x An x L): 2000 x 2600 x 6200 mm

Cantidad de pisos: 198

Diámetro de rolo: 1200 mm

Diámetro con pistón: 1590 mm

Lastre rolo: 2150 mm

Peso sin eje: 2370 mm

Peso con eje: 3170 mm

Peso con tren neumático: 3330 kg

Lastre batea: 1570 mm

Rodado: 8,25 x 22,5

Profundidad de trabajo máxima: 190 mm

Opcionales: . Batea de lastrado sobre tren delantero . 6 cubiertas para compactación neumática
